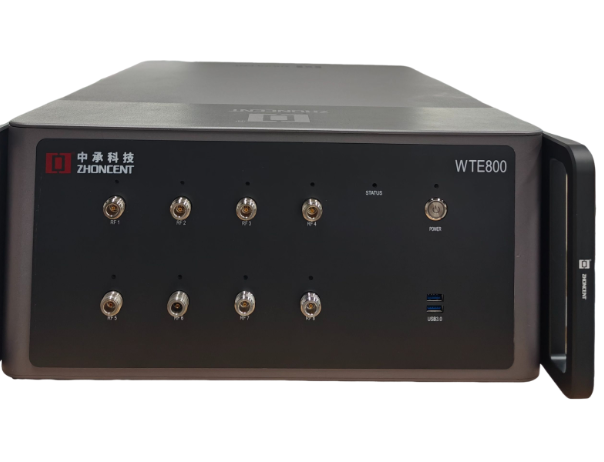

在智能硬件和物聯網設備研發中，無線射頻測試就像一道必經的"技術關卡"。不少研發團隊都曾遇到這樣的困擾：產品功能一切正常，卻在射頻測試環節意外失敗。這不僅影響上市進度，更會增加額外成本。本文將深入剖析測試失敗的常見根源，并提供切實可行的解決路徑。
導致無線射頻測試失敗的因素主要集中在三個層面。硬件設計是基礎所在，其中PCB布局尤為關鍵。當高頻晶振、射頻功放等敏感元件布置不當時，容易產生電磁干擾。同時，射頻走線阻抗控制不佳會導致信號反射，產生不必要的諧波和雜散信號。電源電路設計同樣重要，DCDC轉換器等電源器件產生的噪聲會通過傳導或輻射方式干擾射頻信號的純凈度。
結構設計與元器件選型同樣不容忽視。為降低成本而選用性能指標不理想的射頻元器件，其本身就可能成為干擾源。設備外殼的接縫和接口處如果處理不當，會在特定頻率下形成意外輻射。此外，整機接地系統設計不佳，容易形成共模電流回路，這也是輻射發射超標的常見原因。
在軟件層面，固件配置同樣舉足輕重。發射功率控制算法如果存在缺陷，可能導致設備在非預期時段發射或功率超出許可范圍。頻偏和調制帶寬的參數配置若與標準要求存在偏差，也會直接導致測試失敗。
面對測試失敗，系統化的整改方法至關重要。首先要準確分析測試數據，定位問題根源。針對硬件問題，可以優化PCB布局，加強電源濾波，必要時為關鍵電路增加屏蔽罩。對于結構性問題，可以考慮改善接縫處理，優化接地設計。軟件方面則需要仔細檢查功率控制算法和各項射頻參數配置。
值得強調的是，事前預防遠勝于事后整改。建議企業在研發階段就建立自檢測試流程，通過近場探頭、頻譜分析儀等工具提前發現潛在問題。這種前瞻性的研發策略能夠顯著提高測試通過率，確保產品順利推向市場。
